浴槽を使わない暮らし、二世帯住宅のセカンドバス、ホテルや事務所の更衣室。シャワーユニットは小さな水まわりをつくる選択肢ですが、製品寸法が部屋へ入れば設置できるわけではありません。
床下には排水トラップと配管、天井上には換気ダクトと電気、壁の外には給水・給湯、施工者が組み立てるための余裕が必要です。選ぶ順番は、デザイン→サイズではなく、建物条件→使い方→製品仕様です。
この記事の範囲
LIXILの現行シャワーユニットを確認例にしながら、メーカーを問わない選定の考え方を説明します。給排水、給湯、電気、換気、防水、構造はDIYで接続せず、メーカー施工要領を理解した専門業者へ依頼してください。製品構成と価格は変更されるため、発注時に最新カタログを確認します。

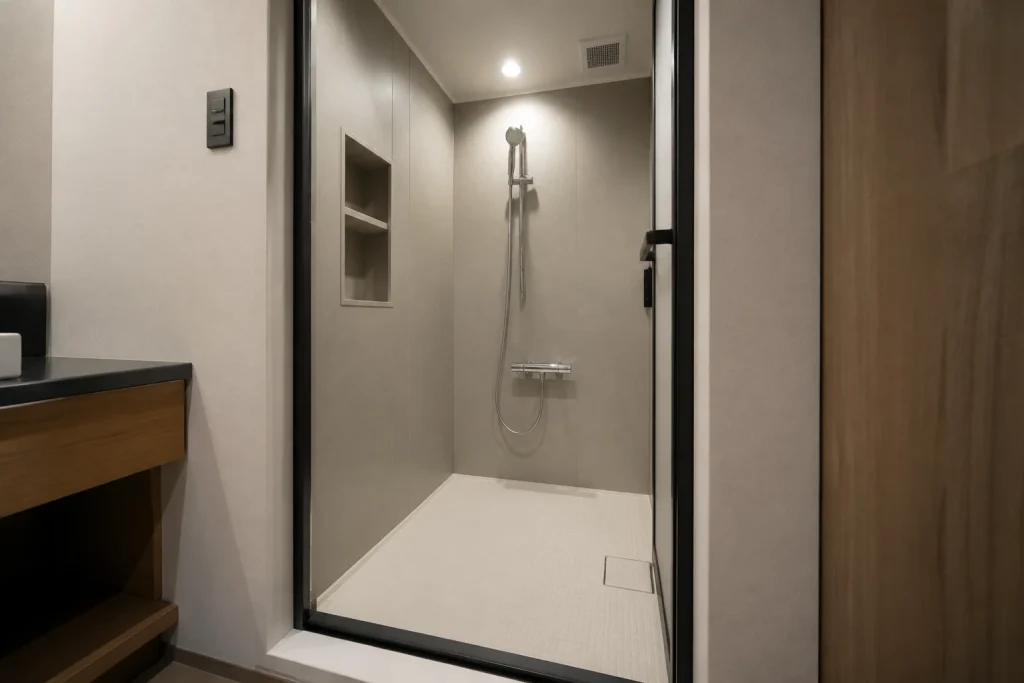

シャワーユニットとは
工場で製作された床、防水パン、壁パネル、天井、ドア、水栓等を現場で組み立てる、浴槽のない浴室ユニットです。在来工法のタイル張りシャワー室に比べ、防水性能を一定のシステムとして管理しやすく、工期を短縮しやすい利点があります。
システムバスから浴槽を外しただけに見えても、利用姿勢と排水条件が違います。立ったまま使う、椅子へ座る、介助する、オーバーヘッドシャワーを使うなど、必要な床面積、水量、手すり、天井高が変わります。
浴槽なしが向く場面
- 入浴をほぼシャワーだけで済ませ、浴槽の清掃・湯張りを減らしたい。
- 主浴室とは別に、二世帯・来客・運動後のシャワーを設けたい。
- 限られた面積に水まわりを追加したい。
- 宿泊、寮、事務所など、短時間利用と管理性を重視する。
一方、湯船へ入る習慣、乳幼児の入浴、介助方法、災害時の貯水、将来の売却・賃貸ニーズを考えると浴槽が必要な世帯もあります。床面積だけで決めず、冬の温熱環境と十年後の利用者まで考えます。
呼称寸法と実際の外寸を分ける
浴室の「0812」「1216」などは、一般におおよその内法を示す呼び方ですが、製品の床外寸、壁外寸、必要設置寸法は別です。同じ呼称でもシリーズと仕様で異なります。LIXILの現行製品ページでは、シャワーユニットNSに0812、0912、0914、1216などのサイズが案内されていますが、必ず当該プランの図面で確認します。

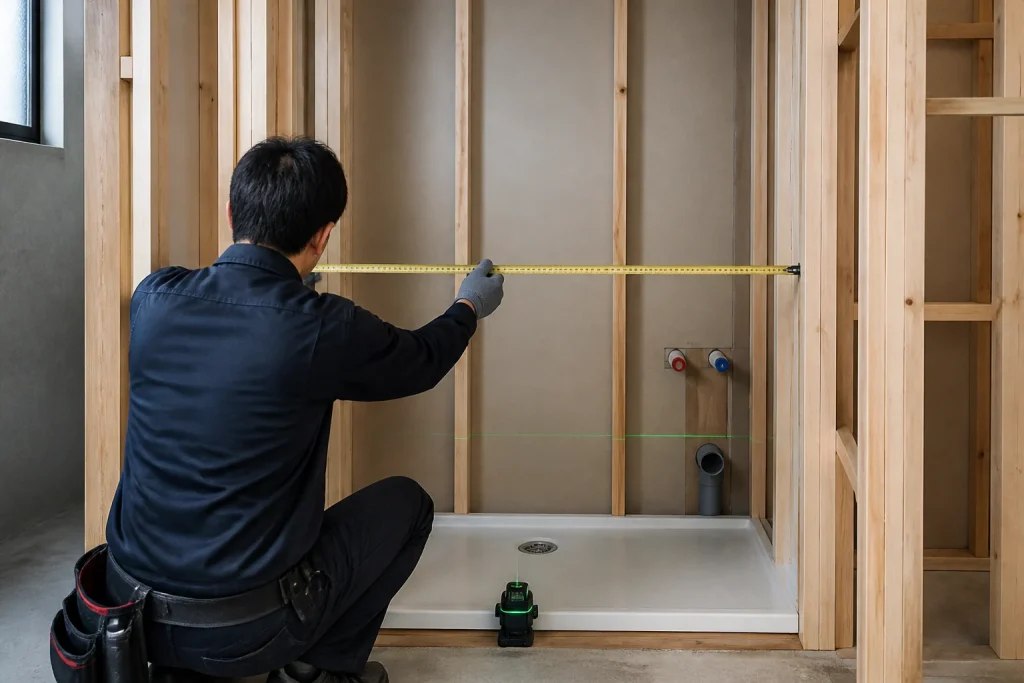

測るべきは完成室の壁間だけではありません。柱・梁、床段差、天井懐、配管スペース、ドア枠、点検口、施工余裕を含む設置空間です。建物が直角・水平とは限らず、複数箇所を実測します。
搬入経路が最初の関門
部材は分割されていても、床パン、壁パネル、天井、水栓ユニットには一定の大きさがあります。玄関、廊下、階段、エレベーター、曲がり角、窓からの搬入を確認します。完成後の内法だけ見ていると、長いパネルを回せません。
集合住宅では、共用部の養生、搬入時間、エレベーター使用、騒音、工事申請が必要です。解体材の搬出も同じ経路を通ります。製品発注前に施工者が現地調査し、梱包寸法と分割単位をメーカー資料で照合します。
床下寸法と排水勾配
シャワーユニットの床下には排水トラップと排水管があり、床スラブや根太との間に高さが必要です。既存床へ置けば、洗面室との間に段差が生まれることがあります。段差を抑えるには床を下げる、配管経路を変えるなど建物側の工事が必要です。
排水管は必要な径と勾配を取り、既存排水系統へ適切に接続します。梁を欠く、スラブへ無断で穴を開ける、長い横引きで勾配が不足する計画はできません。排水音、封水切れ、清掃口、詰まり時のアクセスも検討します。
給水・給湯と水圧
給水・給湯の位置と配管径、給湯器能力、同時使用、水圧を確認します。オーバーヘッドシャワーや複数吐水は、標準的なハンドシャワーより流量条件が厳しい場合があります。カタログの快適機能を選んでも、建物側の能力が足りなければ期待どおりになりません。
給湯配管が長いと、お湯が出るまで時間がかかり、その間の水を捨てます。水まわりを既存給湯器から遠い場所へ増設する時は、配管ルート、熱損失、循環、別給湯器を施工者と比較します。給湯器の設置・排気にも法令とメーカー条件があります。
換気は扇風機のように考えない
シャワーは短時間でも大量の水蒸気を発生させます。換気扇だけでなく、排気ダクトの長さ・曲がり・出口、外気を取り入れる給気経路、ドアのガラリ、周辺室の湿気を一続きで考えます。排気しても給気がなければ、必要風量が出ません。
ダクト内結露、外壁貫通部、防火ダンパー、共用ダクトへの接続条件も建物で異なります。窓があっても、冬や雨の日に開け続けられるとは限らず、窓を機械換気の代わりにしません。入浴後の運転時間とフィルター清掃を利用者が続けられる位置にします。
電気と照明
照明、換気扇、換気乾燥暖房機、操作スイッチには電源と配線が必要です。浴室は水気のある場所で、器具の防湿・防水、接地、回路、設置位置に条件があります。電気工事士が施工し、製品指定と電気設備の技術基準を守ります。
洗面室の既存回路へ安易に足すと容量不足になることがあります。暖房・乾燥機は消費電力が大きく、専用回路が必要な場合があります。分電盤からの配線経路、点検性、停電時の安全まで確認します。
出入口とバリアフリー
最小寸法を選ぶほど、ドアを開けた時の立ち位置、脱衣、着替え、タオル、介助の余裕が減ります。折戸、開き戸、引戸では、開口幅、清掃、故障時の救出、周辺家具との干渉が違います。
室内で転倒した人がドアを塞ぐ可能性を考え、外からの救出方法を確認します。段差、手すり、座面、床の滑り、温度差は利用者に合わせます。手すりを後付けするなら、壁パネルだけでは支持できず、指定位置の下地が必要です。発注前に位置を決めます。
天井高と梁型
既存天井が高くても、上には梁、換気ダクト、配管があります。ユニット天井の上へ組立・接続・点検の空間が必要です。梁欠き対応や天井高変更が可能かはシリーズごとに異なり、現場加工で無理に納めることはできません。
背の高い利用者、オーバーヘッドシャワー、立位介助では、完成内法の天井高と器具位置を原寸で確認します。設備の高さを上げればよいだけでなく、給湯能力と飛散範囲も変わります。
設置階と漏水リスク
ユニットは水密性を管理した製品ですが、永遠に漏れない箱ではありません。配管接続、ドア、シール、排水、器具交換部から不具合が起きる可能性があります。二階以上や店舗上部では、漏水時の被害が大きくなります。
床構造、荷重、漏水検知、点検口、下階天井からのアクセス、保険を検討します。完成時には給排水の試験と施工記録を受け取り、保証条件を確認します。LIXILの取扱説明書は、指定業者・取付説明書等に基づかない施工に起因する不具合を保証対象外条件として示しています。
清掃性は目地の少なさだけではない
壁パネルはタイルより目地を減らせますが、床排水口、ドア下、棚、水栓背面、換気扇には汚れが溜まります。棚を増やすほど置く場所は増え、清掃面も増えます。ボトルを床へ置かず、水を切れる収納を選びます。
排水口へ手が届くか、部品を工具なしで外せるか、パッキンを交換できるか、メーカーが補修部品を供給するかを確認します。強い酸・アルカリ、研磨材、カビ取り剤は材料を傷める場合があるため取扱説明書を優先します。
断熱と冬の温度差
浴槽がないと湯気が少ないと思われますが、裸で立ってシャワーを浴びるため、室温と壁・床の表面温度が低いと寒く感じます。外壁側、床下、窓、周辺室の断熱と暖房を合わせて考えます。
浴室暖房を追加する場合は電源、換気、乾燥、ランニングコストが変わります。高温の温風が直接身体へ当たらない位置、衣類や可燃物、メンテナンスを確認します。シャワーユニット単体へ、建物全体の断熱不足を解決する役割を負わせません。
LIXILの現行情報をどう確認するか
2026年8月確認時点で、LIXIL公式サイトは「シャワーユニットNS」を案内し、2026年春版のWebカタログを公開しています。旧記事にあったビルトイン、ピットイン、パンパネル等の分類や旧シリーズ名が、現在の選び方と一致するとは限りません。
製品ページで概要をつかみ、最新Webカタログでサイズ、プラン、価格、選択部材を確認。次にビジネス向けの図面・取付説明書で床外寸、配管、電気、換気、施工条件を施工者が確認します。ショールームでは、入口、床、座面、シャワー高さ、清掃部品を実際の身体で試します。
見積りを比べる項目
- 本体・オプション・送料・組立費。
- 既存浴室や内装の解体、廃材処分、石綿事前調査。
- 給水・給湯・排水・給湯器工事。
- 換気ダクト、外壁貫通、電気回路、分電盤工事。
- 床・壁・天井下地、断熱、防音、周辺内装の復旧。
- 管理組合申請、共用部養生、搬入、夜間・休日条件。
- 試運転、保証、定期点検、将来交換。
本体価格だけを比較すると、建物側工事の差を見落とします。同じ前提図と仕様で複数社へ見積りを依頼し、「含まない工事」を明記してもらいます。追加工事が発生する条件も契約前に確認します。
失敗しやすい選び方
一番小さいサイズから選ぶ
入っても、着替え、清掃、介助、ドア操作ができないことがあります。利用者と道具を含む原寸で試します。
排水位置はあとで合わせられると思う
梁、スラブ、勾配で動かせないことがあります。製品決定前に排水系統を調査します。
換気扇を付ければ換気できると思う
給気とダクト条件がなければ風量が出ません。系統全体を設計します。
オプションを後から付ける
手すり下地、電源、天井開口は後付けできない場合があります。将来追加も発注前に確認します。
発注前チェックリスト
- 用途、利用人数、介助、将来変化を整理した。
- 設置空間、床下、天井上、梁、搬入を現地調査した。
- 給排水、給湯器能力、水圧、排水勾配を確認した。
- 換気の排気・給気経路と電気回路を確認した。
- ドア、段差、手すり、救出、清掃を原寸で試した。
- 最新版カタログと当該プラン図面、施工要領を照合した。
- 工事範囲、除外項目、保証、管理規約を確認した。
小さい水まわりほど、見えない設備の割合は大きくなります。数十センチを節約しても、配管点検ができず、換気が弱く、出入口が使いにくければ長くは続きません。
シャワーユニット選びの完成は、カタログのプランを決めた時ではありません。建物に無理なく納まり、毎日乾かせ、故障時に直せ、将来交換できると分かった時です。商品より先に、受け入れる建物側を測ってください。
工事中と引渡し時に確認する
解体後、隠れていた腐朽、漏水、配管、梁位置が事前調査と違う場合は、写真を撮り、追加工事の内容と費用を合意してから進めます。ユニットを納める前に、給排水、下地、断熱、電気、ダクトを記録しておくと将来の修理に役立ちます。
引渡しでは、水栓を操作し、排水、漏れ、換気、照明、ドア、非常時の開放、段差を施工者と確認します。取扱説明書、保証書、品番、図面、工事写真、連絡先を一つに保管します。最初の数日は配管周辺と下階天井を点検し、異音、臭い、水染みがあれば使用を止めて連絡します。
交換時期を見越した配置
水栓、換気扇、照明、ドア部品はユニット本体より先に交換時期を迎えることがあります。点検口の前へ固定棚を置かず、部品を外す工具と手が入る空間を残します。品番ラベルを写真に撮り、清掃で消さないようにします。
将来本体を更新する時には、同じサイズが残っているとは限りません。入口、配管、ダクトを特殊な一製品だけへ過度に合わせず、更新可能性を施工者と検討します。小さく納めることと、直せる余白を残すことのバランスが必要です。
参考資料
製品仕様・価格・保証・施工条件は変更されます。最新版の図面と施工要領を施工者が確認し、給排水・電気・換気・構造・防水の工事は有資格・専門業者へ依頼してください。写真は架空の編集部制作イメージです。
